Stanice na vrtání a impregnaci děr do keramických filtrů

Zařízení Stanice na vrtání a impregnaci děr do keramických filtrů slouží k dodatečné úpravě keramických filtrů. Zařízení bere z předchozí technologie ořezané keramické filtry a vytváří díru ve středu s dodatečnou impregnací.

Zařízení se skládá ze 2 automatických pracovišť, které se nachází na společném kladkovém dopravníku. Každé pracoviště se nachází v samostatně oddělené buňce a jsou nezávisle na sobě pracující. Na každém pracovišti se nachází zdvižné pole, které keramický filtr z jedoucího dopravníku zdvihne a zastaví tak, což umožní provést operaci vrtání nebo impregnace. Obě pracoviště jsou vybavena středícími hradly, která se v přesné sekvenci vysunou a zarovnají desku pro přesné vystředění.

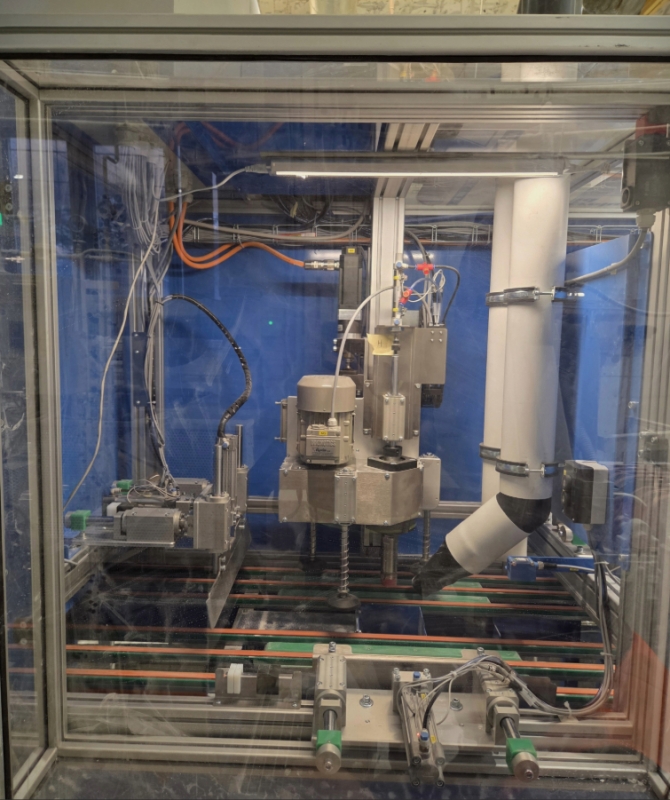

Keramická deska vyjede z předchozí technologie na kladkový dopravník stanice, odkud filtr putuje na první pracoviště (vrtání). Zde je filtr zdvihnut zdvižným polem a po zdvižení hradly zarovnán. Po zarovnání se pomocí korunkového vrtáku provede operace vrtání a vytvoří se tak díra ve středu keramického filtru. Keramický filtr je následně zpětně položen na kladkový dopravník a putuje po něm do druhého pracoviště (impregnace).

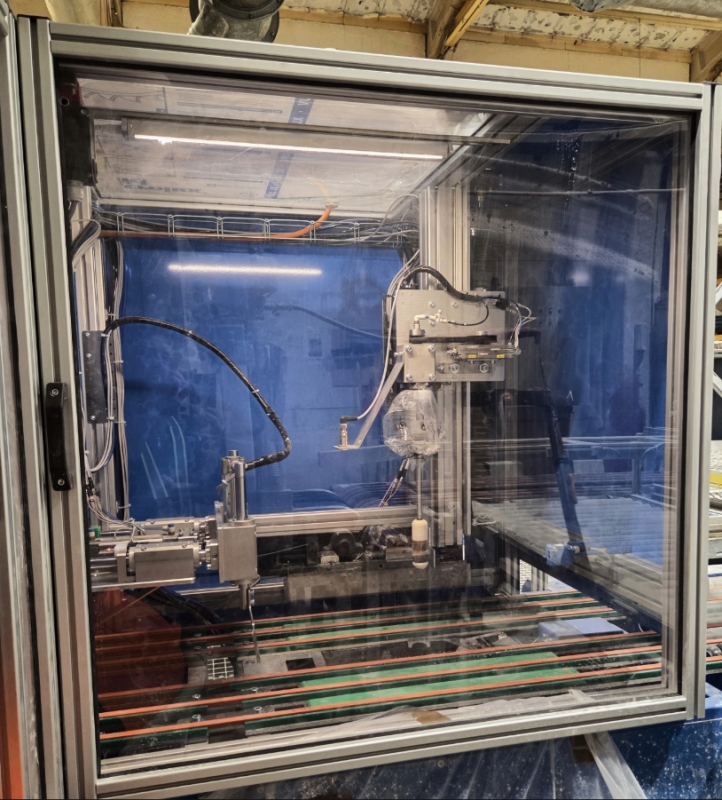

Po příjezdu na stanoviště je keramický filtr opět zdvihnut zdvižným polem a následně středícími hradly zarovnán. Po zarovnání se skrze vyvrtanou díru ponoří impregnační váleček do zásobníku s keramickou břečkou používanou v předchozích technologiích. Váleček nasaje keramickou břečku a je zdvihnut do výšky tak, aby pokryl celou výšku vyvrtané díry. Díky excentrickému mechanismu se váleček vysune a začne se otáčet. Díky excentrickému otáčení dojde k obtočení impregnačního válečku po obvodu celé díry, a tak i úspěšné impregnace a nanesení ideálního množství keramické břečky.

Stroj je vybaven vlastním rozvaděčem se silovými rozvody a volně přístupnými ovládacími prvky umístěnými ve dveřích rozvaděče. Na vhodných místech tohoto zařízení se nachází bezpečnostní tlačítka pro nouzové zastavení. Bezpečnostní krytí elektrických zařízení IP 54.

Stroj pracuje v plně automatickém režimu.

Energetické zdroje:

• elektrický proud - TN-C-S 3/N/PE; 230/400 V; 50 Hz

• tlakový vzduch - 0,6MPa; sušený vymrazováním, filtrovaný
