Řezací pily
Jedná se o dvě samostatně stojící zařízení fungující nezávisle na sobě a nijak se vzájemně neomezující. Obě pily se nacházejí ve vlastním ochranném boxu, které chrání obsluhu před nebezpečným zbytkovým materiálem, vzniklým během řezání.

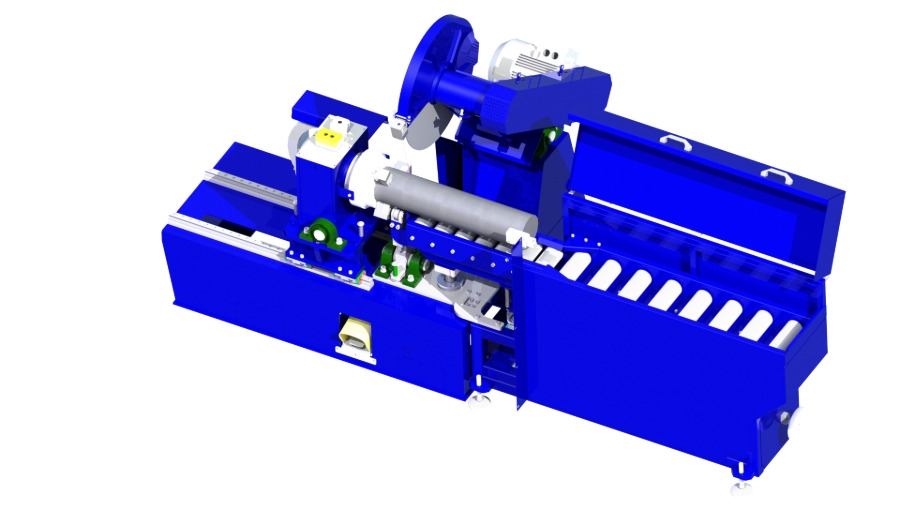

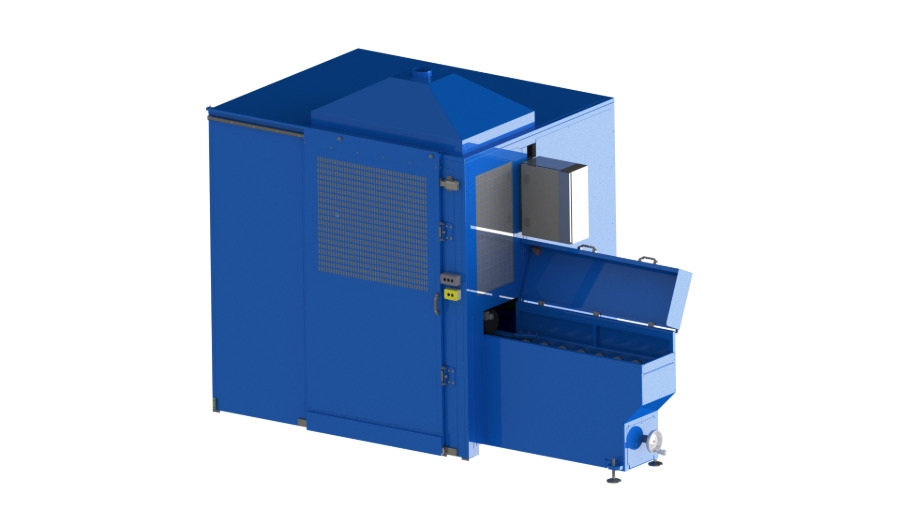

Řezná pila kulatin
Zařízení slouží k dělení materiálu (řezání) ze základní kulatiny na kratší části.<br />Hlavní část zařízení je hydraulicky ovládaná řezná pila, která dělí kulatiny. Pro správné dělení materiálu je součástí pily pneumaticky ovládané sklíčidlo s výměnnými čelistmi, které je horizontálně přestavitelné. Dopravu materiálu do pily zajišťuje kladičkový dopravník se stavitelnou výškou zakládání do sklíčidla a možností zasunutí. Po zasunutí kulatina zůstává ležet na kyvné opěře.
Operátor založí kulatinu pomocí jeřábu do na válečkový dopravník, odkud kulatina putuje do sklíčidla. Zde se musí použít správného typu čelistí a nastaví se potřebná délka řezané kulatiny. Déle se uzavřou všechny dvířka, dojde k poklesu válečkového dopravníku a provede se řez. Po dokončení operace se ze sklíčidla vyjme odřezek a znovu se založí zbytek kulatina a proces opakuje, dokud je to možné.
Stroj je vybaven vlastním rozvaděčem se silovými rozvody a volně přístupnými ovládacími prvky a ovládacím panelem umístěným ve dveřích rozvaděče. Součástí zařízení je také bezpečnostní tlačítko pro nouzové zastavení. Bezpečnostní krytí elektrických zařízení IP 54.
Zařízení pracuje v ručním režimu.
Energetické zdroj:
• Elektrický proud - 3 PEN; 230 V; 50 Hz
• Tlakový vzduch - 0,6 MPa; sušený vymrazováním, filtrovaný

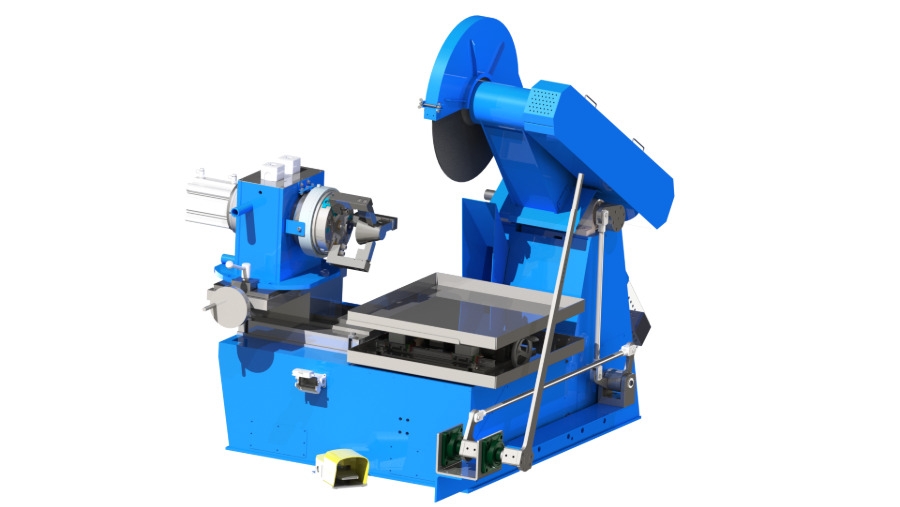

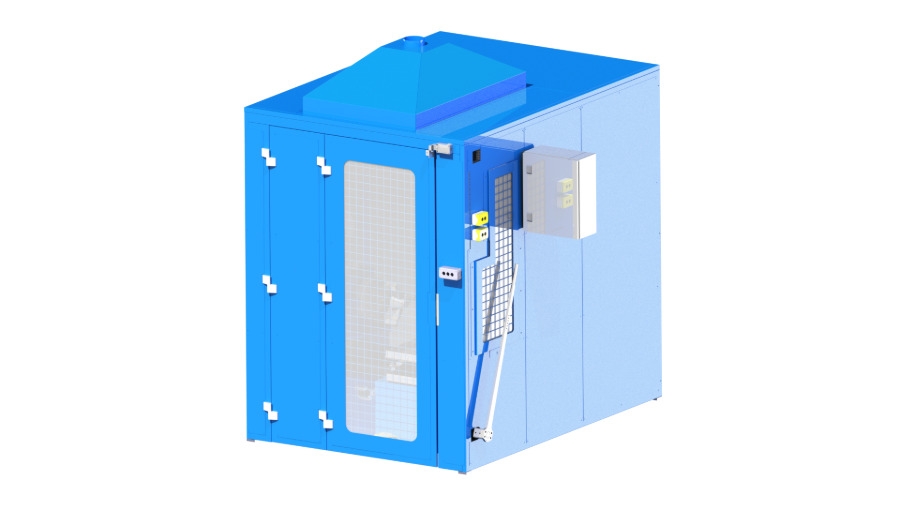

Manuálně ovládaná pila pro ořezávání
Zařízení slouží k odřezávání odlitků z vtokové soustavy.
Hlavní část zařízení je ručně ovládaná pila, která odřezává odlitky z vtokové soustavy. Pila leží na kyvném rameni uloženém na základovém rámu a je manuálně ovládána operátorem vně ochranného boxu pomocí páky, která přímo ovládá úhel ramena pily. Na základovém rámu se dále nachází hydraulicky ovládané sklíčidlo s možností manuálního přestavení vůči pile, do něhož se upínají odlitky za vtokovou soustavu.
Operátor založí odlitek se vtokovou soustavou do stroje, kde se odlitek za vtokovou soustavu upne do pneumatického sklíčidla. Dále se sklíčidlo přestaví do potřebné pozice vůči řezné pile. Operátor opustí řezný prostor, zavře dveře ochranného boxu, čímž umožní zapnutí stroje a provede odřezání odlitků z vtokové soustavy. Po dokončení operace odřezané odlitky vyjmou z řezného prostoru a proces se opakuje, dokud nedojde k odřezání všech odlitků.
Stroj je vybaven vlastním rozvaděčem se silovými rozvody a volně přístupnými ovládacími prvky a ovládacím panelem umístěným ve dveřích rozvaděče. Součástí zařízení je také bezpečnostní tlačítko pro nouzové zastavení. Bezpečnostní krytí elektrických zařízení IP 54.
Zařízení pracuje v ručním režimu.
Energetické zdroj:
• Elektrický proud - 3 PEN; 230 V; 50 Hz
• Tlakový vzduch - 0,6 MPa; sušený vymrazováním, filtrovaný
