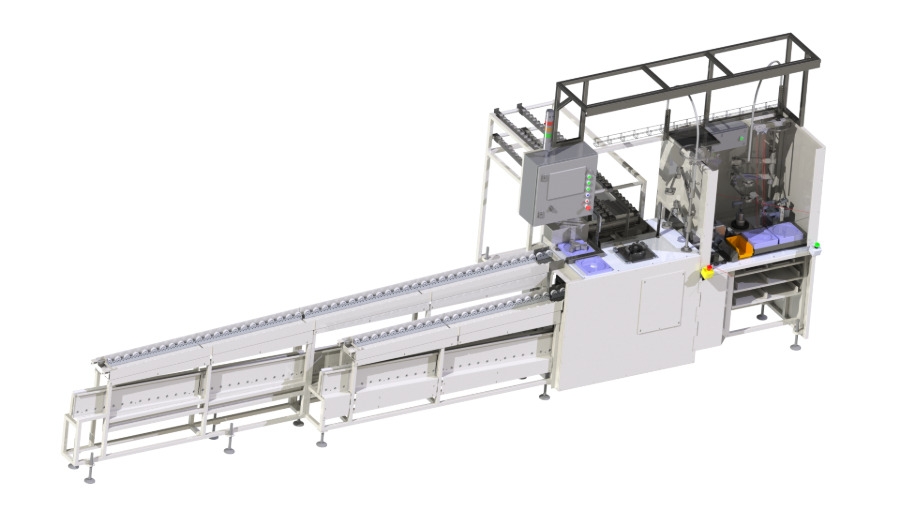

Montážní stanice LBH assembly + housing assembly

Zařízení se skládá ze dvou samostatných pracovních stanovišť, která jsou schopna pracovat nezávisle na sobě a neovlivňují se.

LBH assembly stanoviště

Pracoviště je určeno k montáži tvarových plechových dílu několika druhů na díl LBH. Díky rozmanitosti montovaných dílů se zařízení nachází několik variant poka yoke přípravků zabezpečeny rozpoznávacím systémem.

Plechové díly jsou dodávány v koších skluzem před operátora. Operátor díly odebere a namontuje na díl LBH pomocí šroubků. Pořadí odebrání dílů je kontrolováno pickovacími bránami a šroubky se utahují momentovým šroubovákem, který je součástí stanoviště a zajišťuje dotažení na přesný utahovací moment. Výsledný produkt pak odjíždí po gravitačním skluzu.

Housing assembly

Pracoviště je určeno k zalisování několika druhů dílu Oil Return Guide Assy (ORGA) do těla dílu housing. Díky rozmanitosti montovaných dílů se zařízení nachází několik variant poka yoke přípravků zabezpečeny rozpoznávacím systémem.

Pracovník do těla housingu našroubuje speciální šroub momentovým šroubovákem, který je součástí stanoviště a zajišťuje dotažení na přesný utahovací moment. Díl se šroubem se přesune na lisovaní do stojanu, kde se po opuštění stanoviště pracovníkem spouští lisovací sekvence. Naolejuje se a otře se ORGA díl a nalisuje se do těla housing. Výsledný produkt pak odjíždí po gravitačním skluzu.

Stroj je vybaven vlastním rozvaděčem se silovými rozvody a volně přístupnými ovládacími prvky a ovládacím panelem umístěným ve dveřích rozvaděče. Součástí zařízení je také bezpečnostní tlačítko pro nouzové zastavení. Bezpečnostní krytí elektrických zařízení IP 54.

Zařízení pracuje v ručním režimu.

Energetické zdroj:

• Elektrický proud - 3 PEN; 230/400 V; 50 Hz

• Tlakový vzduch - 0,6 MPa; sušený vymrazováním, filtrovaný
