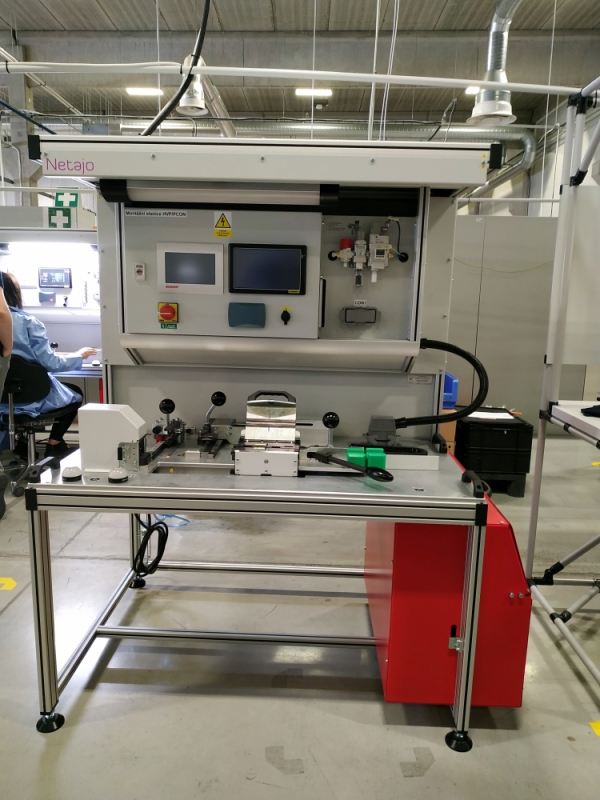

Stanice HVP800 + PCON12

Zařízení stanice HVP800 + PCON12 slouží jakožto ruční pracovní stanice, kde operátor zařízení v dané sekvenci zakládá díly do jednotlivých přípravků. Založením jednotlivých dílu a následná manipulace s přípravky v dané sekvenci vede k vytvoření výsledného produktu HVP nebo PCON housingu ke kabelům.

Zařízení je určeno pro výrobu 2 typů výrobků (HVP nebo PCON housing) což je řešeno pomocí výměnných základových desek. Na každé základové desce se nachází potřebné přípravky pro kompletaci daného typu produktu. V případě změny produktu se deska vyjme ze stolu pracovní stanice a vymění se druhou.

Produkt se se vytvoří založením kabelu do upínacího přípravku, ten se pak zasune do jinde upnutého konektoru a výsledné složení je kontrolováno kamerou a kabel s konektorem je zasunut do housingu. Vyhovuje-li sestavení nacvakne se cover a seal a produkt opouští stanoviště.

Stroj je vybaven vlastním rozvaděčem se silovými rozvody a volně přístupnými ovládacími prvky a ovládacím panelem umístěným ve dveřích rozvaděče. Součástí zařízení je také bezpečnostní tlačítko pro nouzové zastavení. Bezpečnostní krytí elektrických zařízení IP 54.

Zařízení pracuje v ručním režimu.

Energetické zdroj:

• Elektrický proud - 1 PEN; 230/400 V; 50 Hz

• Tlakový vzduch - 0,6 MPa; sušený vymrazováním, filtrovaný
