Přípravek na vyrážení stoperu

Zařízení slouží jako ruční přípravek, který slouží k vyrážení vadného dílu stoper z dílu fixed scroll.

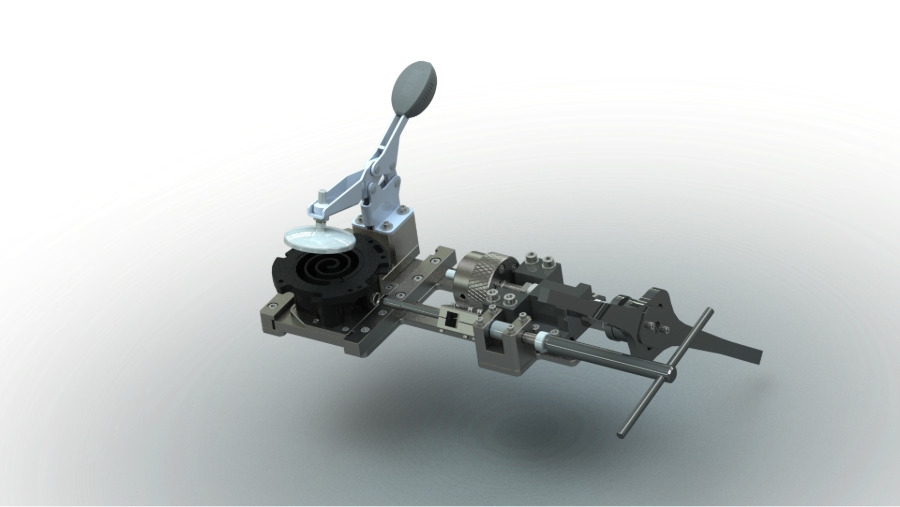

Přípravek je umístěn na základové desce, vůči které se pohybují vozíky s upnutými díly fixed scroll s namontovanými díly stoper. Vozíky vůči přípravku zastavují ve dvou pozicích. První pozice je pro tvorbu závitů v dílu stoper ručním závitníkem, který je upnut ve vedení přípravku. Druhá pozice je pro vyjmutí vadného stoperu z dílu fixed scrollu pomocí hlavice se šroubem, která je upnutá ve axiálně rotačním vedení přípravku. Pro zajištění bezpečného vyjmutí je součástí přípravku upínka, která díl zajistí na místě.

Vozík zastaví na první pozici přípravku, díl fixed scroll se upne do upínky a dojde k vyvrtání závitu do vadného dílu stoper pomocí ručního závitníků upnutého v axiálně rotačním vedení přípravku. Po vyvrtání se vozík posune do druhé pozice, kde dojde k našroubování přípravku do vadného dílu stoper a dojde k jeho vyjmutí vyražením. Po dokončení operace se díl vyjme z upínky a opouští přípravek.

Přípravek pracuje v ručním režimu.
