Pressing machine

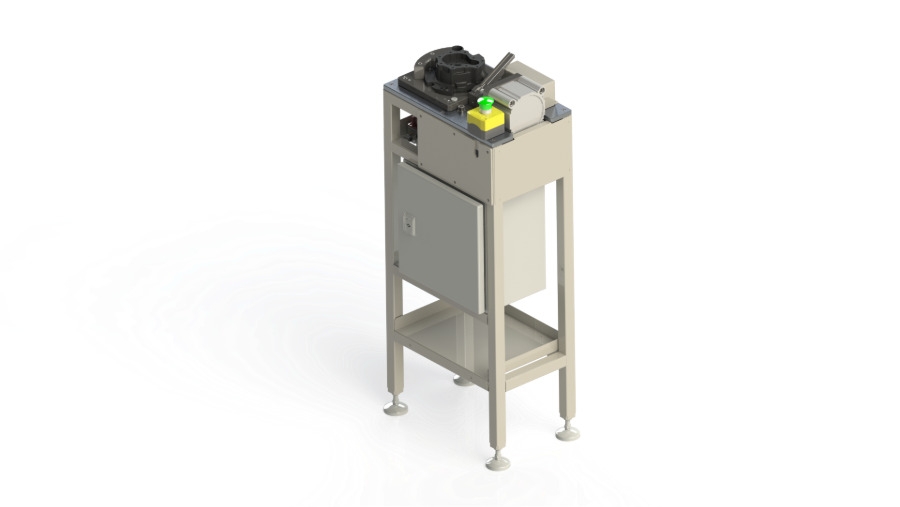

Zařízení Pressing machine slouží jako poloautomatická stanice k lisování dílu plug do dílu fixed scroll pomocí pneumatických válců.

Stanice je stavěna z nosného svařovaného rámu s hliníkovou deskou na vrchu. Na hliíkové desce se nachází lisovací a podávací pneumatické válce, které provádějí lisování dílu plug do fixed scroll. V hliníkové desce se nachází idukční snímač a pokayoke systém zakládání výměnných desek, na kterých jsou upevněné díly fixed scroll.

Operátor stanice na hliníkovou desku založí výměnnou desku s dílem fixed scroll a zajistí ji proti pohybu. Dále ovládacím tlačítkem spustí sekvenci lisování, která automaticky nabere díl plug, podá si jej a následně zalisuje. Po dokončení lisování se výměnná deska od aretuje a vyjme ze stanice.

Zařízení pracuje v poloautomatickém režimu.

Energetické zdroj:

• Elektrický proud - 3 PEN; 230/400 V; 50 Hz

• Tlakový vzduch - 0,6 MPa; sušený vymrazováním, filtrovaný
