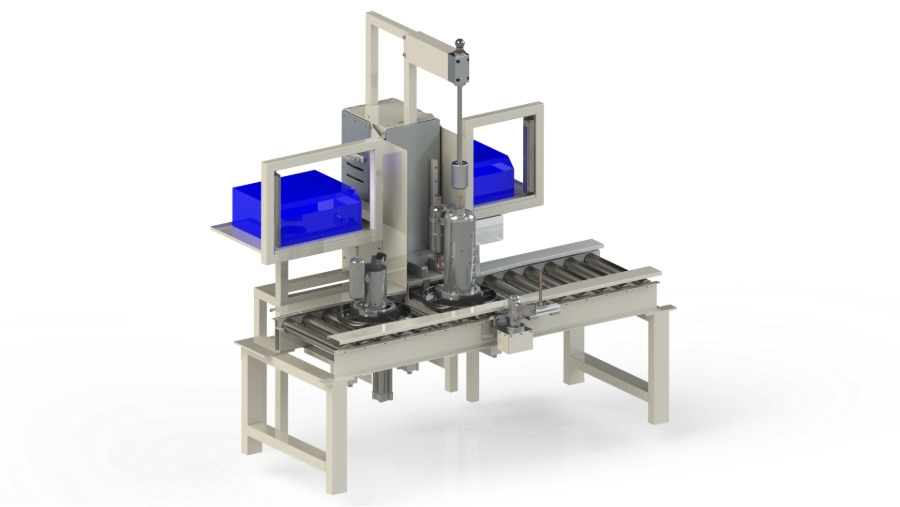

Pracovní stanice s lifterem na linkách AFI 1, AFI 2

Zařízení Pracovní stanice s lifterem na linkách AFI 1, AFI 2 jsou vylepšení montážních stanic na stávajících montážních linkách AFI1 a AFI2. Jedná se poloautomatickou stanici, která nadzdvihne díl, na který obsluha snadněji namontuje díly jiné.

Zařízení je řešeno jako vylepšení stávající verze formou nástavby na existující dopravník. Nosný rám zařízení je přistavěn k existujícímu dopravníku. Na rámu se nachází zdvižné zařízení, které mezerou mezi válečky v dopravníku umožňuje zdvih dílu dopravovaného po válečkovém dopravníku. Na rámu se dále nachází boxy s montovanými díly, které jsou osazeny pickovacími bránami, což kontroluje správné pořadí a úplnost montáže. Na dopravníku u stanice dále nachází čtečka čárových kódů a elektrický momentový šroubovák.

Díl po dopravníku dorazí na pozici stanice, kde čtečkou čárových kódů je určeno, zdali díl se ve stanici zastaví, či ne. Po pozitivním vyhodnocení se díl pomocí zdvižného mechanismu nazdvihne nad dopravník a obsluze je tak umožněná montáž dílů. Pickovací brány před boxy s díly zajišťují úplnou kompletaci se správným pořadí a elektrický momentový šroubovák zajistí správný utahovací moment. Po provedení montážní sekvence, se díl po příkazu obsluhou pokládá zpět na válečkový dopravník a putuje dál po montážní lince.

Zařízení pracuje v poloautomatickém režimu.

Energetické zdroj:

• Elektrický proud - 1 PEN; 230/400 V; 50 Hz

• Tlakový vzduch - 0,6 MPa; sušený vymrazováním, filtrovaný
